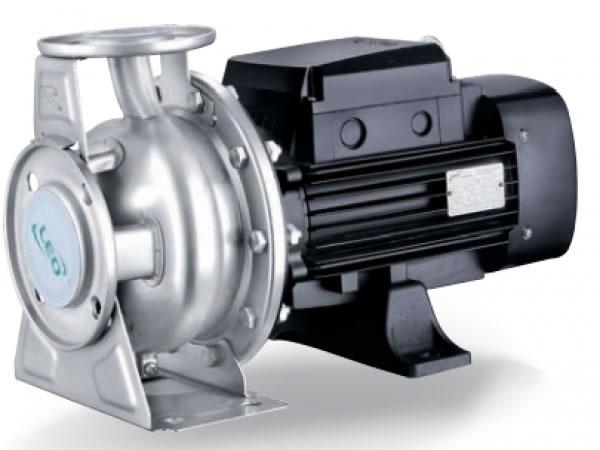

Моноблочные центробежные насосы XZS

4.00 Br

Рабочие условия стандартных центробежных насосов XZS:
— Негустая, чистая, невоспламеняемая и невзрывоопасная жидкость с включением твердых частиц и волокон
— Температура жидкости: — 15 ~ +80℃
— Диапазон потока: 0.7 ~132 м3/ч
— Диапазон напора: 9 ~58 m
— Температура окружающей среды: -15 ~ +40℃
— Максимальное рабочее давление: 33 бар
— Высота: до 1000 м

Характеристики двигателя
— Двигатель IE 2 (двигатель IE 3 по запросу)
— Полностью герметизированный и охлаждаемый воздухом
— Класс изоляции: IP 55
— Степень защиты: F

Температура окружающей среды

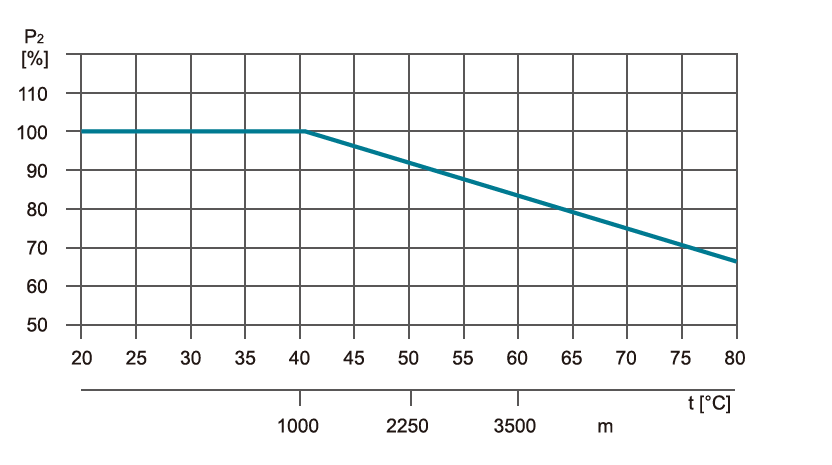

Максимальная температура окружающей среды: +40°C. Для использования насоса при температуре выше 40°C либо в случае эксплуатации на высоте выше 1000 м над уровнем моря, требуется более мощный двигатель. В связи с низкой плотностью воздуха и плохой вентиляцией мощность P2 двигателя уменьшится. Смотри рисунок ниже. Например, когда насос установлен на высоте более 3500 м над уровнем моря, значение P2 сокращается на 88%. В условиях температуры окружающей среды 70°C, значение P2 сокращается на 78%.

Категории: Промышленные насосы, Многоступенчатые центробежные насосы

Описание
Отзывы (0)

Описание

Назначение стандартных центробежных насосов XZS: Водоснабжение: фильтрация и перемещение воды на водоочистительных станциях, зональное водоснабжение и нагнетание давления в магистральном водопроводе Промышленное нагнетание давления: водопроводные системы, очистительные системы Промышленное водоснабжение: подача воды нагревательным устройствам, системы охлаждения, кондиционирование воздуха, перемещение легких кислот и жидкой щелочи Обработка воды: перегонные установки, сепараторы, бассейны Сельскохозяйственное орошение, нефтехимическая промышленность, медицина и т.д.

Технические параметры стандартных центробежных насосов XZS

Модель	Мощность		Q (м3/ч)	0	6	9	12	18	20	22	24	27	30	36	42	48	60	72
Модель	кВт	Л.с.	Q (л/мин)	0	100	150	200	300	333	360	400	450	500	600	700	800	1000	1200
50-32-125/11	1.1	1.5	H (м)	24	21.5	20.5	19.5	16	13
50-32-160/15	1.5	2		29.5	27	26	25	21	18
50-32-160/22	2.2	3		37	33.5	32.5	32	28.5	27
50-32-200/30	3	4		45	41	40	38	34	32
50-32-200/40	4	5.5		55	51	50	49	46	45	43
65-50-125/15	1.5	2		20			19	18	17	16.5	15	14	12.5	10
65-50-125/22	2.2	3		26			23.5	22.5	22	21.5	21	20.5	19.5	16.5
65-50-160/30	3	4		31			29	27.5	27	26.5	25.5	25	24	22	19
65-50-160/40	4	5.5		39			35.5	34.5	34	33.5	32.5	32	31	29	26
65-40-200/55	5.5	7.5		47			43	42.5	42	41.5	41	40.5	39	37	33
65-40-200/75	7.5	10		57			53	52.5	52	51	50	49	48	46.5	44.5
80-65-125/30	3	4		22.5							20	19.5	19	18.5	17.5	16	13	9
80-65-125/40	4	5.5		25.5							23	22.5	22	21.5	20.5	20	17	13.5
80-65-160/55	5.5	7.5		33							29.5	29	28.5	28	27	26	24	20
80-65-160/75	7.5	10		39							36	35	34.5	34	33.5	32.5	29	24
80-50-200/92	9.2	12.5		53									48	47.5	46.5	44.5	39.5	34
80-50-200/110	11	15		57.5									53	51	50.5	50	47	41
100-80-125/40	4	5.5		20										17.5	16.5	15.5	14	12
100-80-125/55	5.5	7.5		23										21.5	20.5	20	18	16
100-80-125/75	7.5	10		29										27.5	26.5	25.5	23.5	21.5
100-80-160/92	9.2	12.5		33											31	30	28	26
100-80-160/110	11	15		38.5											36	35	33	31
100-65-200/150	15	20		47											44	43	41	39
100-65-200/185	18.5	25		53											51	50	49	48
100-65-200/220	22	30		58											57	56	55	54

Просмотр полной таблицы

Модель	Мощность		Q (м3/ч)	0	6	9	12	18	20	22	24	27	30	36	42	48	60	72	90	108	114	120	126	132
Модель	кВт	Л.с.	Q (л/мин)	0	100	150	200	300	333	360	400	450	500	600	700	800	1000	1200	1500	1800	1900	2000	2100	2200
50-32-125/11	1.1	1.5	H (m)	24	21.5	20.5	19.5	16	13
50-32-160/15	1.5	2		29.5	27	26	25	21	18
50-32-160/22	2.2	3		37	33.5	32.5	32	28.5	27
50-32-200/30	3	4		45	41	40	38	34	32
50-32-200/40	4	5.5		55	51	50	49	46	45	43
65-50-125/15	1.5	2		20			19	18	17	16.5	15	14	12.5	10
65-50-125/22	2.2	3		26			23.5	22.5	22	21.5	21	20.5	19.5	16.5
65-50-160/30	3	4		31			29	27.5	27	26.5	25.5	25	24	22	19
65-50-160/40	4	5.5		39			35.5	34.5	34	33.5	32.5	32	31	29	26
65-40-200/55	5.5	7.5		47			43	42.5	42	41.5	41	40.5	39	37	33
65-40-200/75	7.5	10		57			53	52.5	52	51	50	49	48	46.5	44.5
80-65-125/30	3	4		22.5							20	19.5	19	18.5	17.5	16	13	9
80-65-125/40	4	5.5		25.5							23	22.5	22	21.5	20.5	20	17	13.5
80-65-160/55	5.5	7.5		33							29.5	29	28.5	28	27	26	24	20
80-65-160/75	7.5	10		39							36	35	34.5	34	33.5	32.5	29	24
80-50-200/92	9.2	12.5		53									48	47.5	46.5	44.5	39.5	34
80-50-200/110	11	15		57.5									53	51	50.5	50	47	41
100-80-125/40	4	5.5		20										17.5	16.5	15.5	14	12	7
100-80-125/55	5.5	7.5		23										21.5	20.5	20	18	16	12	7.5
100-80-125/75	7.5	10		29										27.5	26.5	25.5	23.5	21.5	17.5	13	12
100-80-160/92	9.2	12.5		33											31	30	28	26	23
100-80-160/110	11	15		38.5											36	35	33	31	28
100-65-200/150	15	20		47											44	43	41	39	36	32	30	28	26	23
100-65-200/185	18.5	25		53											51	50	49	48	45	41	39	37	35	33
100-65-200/220	22	30		58											57	56	55	54	51	47	45.5	44	42	40

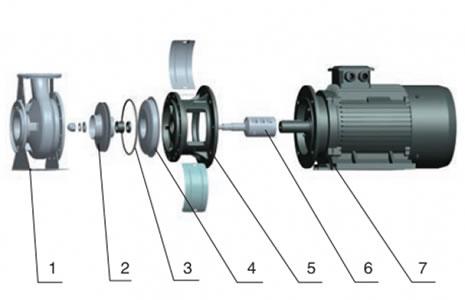

Таблица материалов

No.	Деталь	Материал
1	Корпус насоса	AISI 304
2	Рабочее колесо	AISI 304
3	Торцевое уплотнение
4	Задняя крышка	AISI 304
5	Крепление	HT 200
6	Вал насоса	AISI 304/45#
7	Двигатель

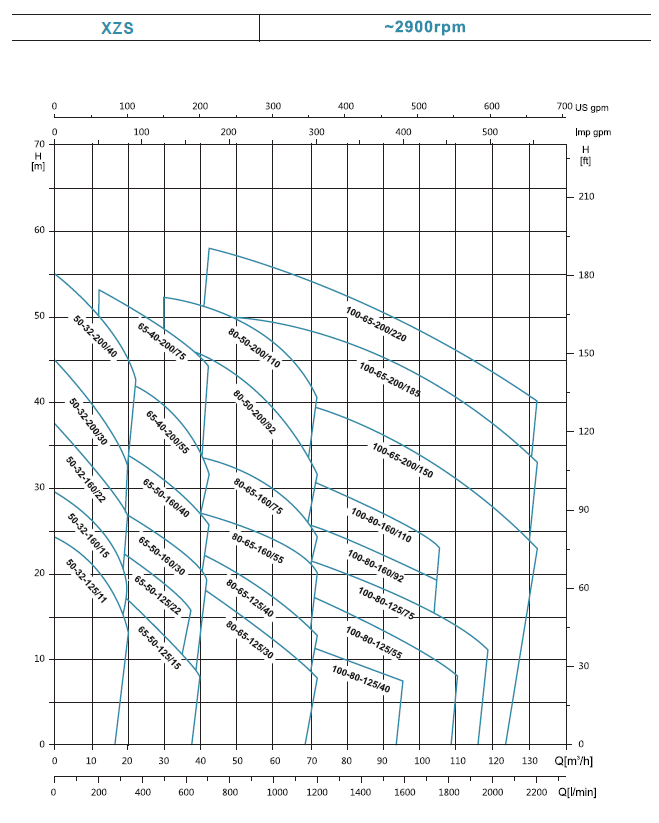

Кривая гидравлической характеристики

Предназначены для передачи чистой воды или других жидкостей со сходными физическими и химическими свойствами. Могут использоваться для подъема воды из скважины, полива дождеванием, повышения давления воды в водопроводных системах, различных вспомогательных сооружениях.
